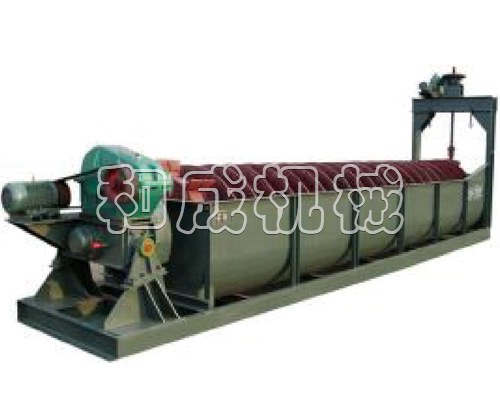

HFJ分級機
添加日期：2020-06-15 10:03:18 點擊： 作者：濰坊市和成工程機械制造有限公司
1.為與球磨機鼓形加料器配套增加了刮砂器，使砂漿由側面流向磨機的鼓形給料器。
2.部分型號的分級機采用滾動軸承代替原來的軸瓦，降低摩擦阻力，避免了軸承的頻繁更換維修，采用ZQ型減速機，減少了安裝維修空間。
3.改進了潤滑部件，大規格產品配備干油泵，潤滑穩定。
選用說明：
1.訂貨時除注明型號、數量外，還須注明分級機螺旋方向。
2.與相關磨機配套使用，可根據用戶需要設計，制作加長型（返砂區加長，沉淀區加長），須注明加長量。
3.分級機分幾個轉數，用戶無要求時，按常規轉速生產。
產品型號：
HFJ-5/HFJ-7/HFJ-10/HFJ-12/HFJ-15/HFJ-20/HFJ-24/HFJ-30
HFJ-10/HFJ-12/HFJ-15/HFJ-20/HFJ-24/HFJ-30
產品備注：分為高堰式（FLG）和沉沒式（FLC）
型號說明：
F L G(C)
分級機 螺旋 G為高堰式，C為沉沒式 螺旋直徑
和成工程機械愿與廣大客戶共同建設綠色家園，打造開發循環利用體系
技術參數
| 類型 | 型號 | 螺旋轉速 (r/min) | 按返砂 處理能力 (t/h) | 按溢流處 理能力 (t/h) | 螺旋直徑 (mm) | 螺旋 長度 (mm) | 水槽 坡度 | 傳動電 機型號 | 傳動電 機功率 (kW) | 提升電 機型號 | 提升電 機功率 (kW) |
| 高堰式單螺旋 | HFJ-300 | 7.7 | 30 ~80 | 10 ~30 | φ300 | 3900 | 14 ~18 | Y100L1-4 | 2.2 | 手動 | — |
| HFJ -500 | 8 | 145~260 | 21 ~75 | φ500 | 4390 | Y112M-6 | |||||
| HFJ -750 | 7.8 | 100~445 | 31~165 | φ750 | 5500 | Y132S-6 | 3 | ||||
| HFJ -1000 | 6.7 | 473~1026 | 85 | φ1000 | 6556 | Y132M2-6 | 5.5 | ||||
| HFJ -1200 | 5,6,7 | 1145~1600 | 150 | φ1200 | 6500 | Y132M2-6 | 5.5 | Y90L-4 | 1.5 | ||
| HFJ -1500 | 2.5,4,6 | 1140~2730 | 235 | φ1500 | 8265 | Y160M-6 | 7.5 | Y100L1-4 | 2.2 | ||
| HFJ -2000 | 3.6,5.5 | 3240~5940 | 400 | φ2000 | 8700 | Y160L-6/4 | 11,15 | Y100L2-4 | 3 | ||
| HFJ -2400 | 3.6 | 6800 | 580 | φ2400 | 9130 | Y200L2-6 | 22 | Y112M-4 | 4 | ||
| HFJ -3000 | 3.2 | 11625 | 890 | φ3000 | 12500 | Y200L-4 | 30 | Y112M-4 | 4 | ||
| 高堰式雙螺旋 | HFJ -1200 | 5,6,7 | 2290~3200 | 310 | φ1200 | 6500 | Y132M2-6 | 5.5X2 | Y90L1-4 | 1.5X2 | |
| HFJ -1500 | 2.5,4,6 | 2240~5360 | 460 | φ1500 | 8230 | Y160M-6 | 7.5X2 | Y100L1-4 | 2.2X2 | ||
| HFJ -2000 | 3.6,5.5 | 6400~10800 | 750 | φ2000 | 8400 | Y160L-4 | 15X2 | Y100L2-4 | 3.0X2 | ||
| HFJ -2400 | 3.63 | 13600 | 1160 | φ2400 | 9130 | Y200L2-6 | 22X2 | Y112M-4 | 4X2 | ||
| HFJ-3000 | 3.2 | 23300 | 1785 | φ3000 | 12500 | Y200L-4 | Y112M-4 | 4.0X2 |

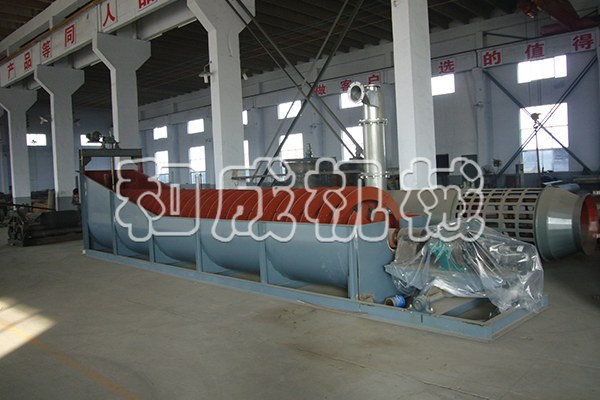

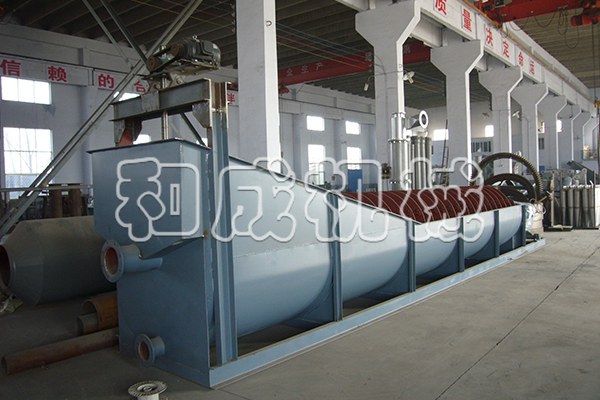

應用現場
